SELV e PELV: Sistemas de Extra-Baixa Tensão e Segurança Elétrica

Os sistemas SELV (Separated Extra-Low Voltage) e PELV (Protected Extra-Low Voltage) são mecanismos de proteção amplamente utilizados em instalações elétricas para reduzir o risco de choques elétricos e garantir a segurança de pessoas e equipamentos. Tais sistemas seguem as diretrizes das normas NBR 5410 e IEC 60364, considerando como extrabaixa tensão valores iguais ou inferiores a 50 V em corrente alternada (CA) ou 120 V em corrente contínua (CC).

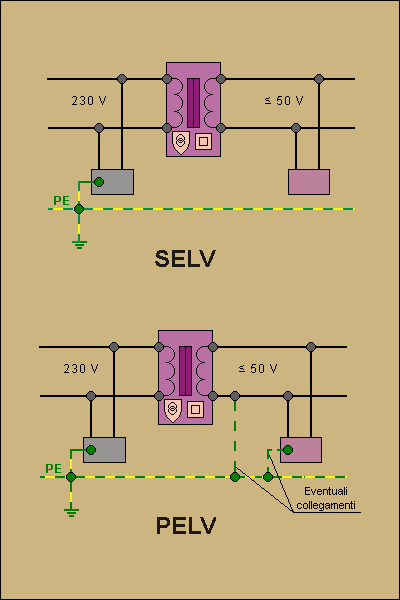

Sistema SELV

Um sistema SELV é caracterizado por:

• Baixa tensão de operação: ≤50 V CA ou ≤120 V CC.

• Isolamento elétrico total: O circuito deve estar completamente isolado de outros circuitos de maior tensão, por meio de transformadores de separação com isolamento reforçado ou fontes independentes isoladas, como baterias ou fontes de dupla isolação.

• Ausência de conexão com o terra: Nenhum ponto do circuito deve estar conectado ao sistema de aterramento, prevenindo choques por diferença de potencial.

• Proteção contra contatos diretos: Partes condutoras devem ser protegidas por isolamentos ou invólucros, prevenindo contato acidental.

• Independência de outros circuitos: Componentes e fiação do sistema não devem compartilhar condutores, eletrodutos ou invólucros de maior tensão.

Sistema PELV

O PELV compartilha características de baixa tensão, mas apresenta diferenças importantes:

• Baixa tensão de operação: ≤50 V CA ou ≤120 V CC.

• Isolamento adequado: Utiliza transformadores de separação ou fontes seguras para garantir proteção contra tensões perigosas.

• Possibilidade de aterramento: Diferentemente do SELV, o circuito PELV pode ser conectado ao terra, desde que haja proteção adicional conforme normas como EN61010 e UL61010.

Problemas de Fuga à Terra

A fuga à terra ocorre quando parte da corrente elétrica destinada a circular pelos condutores escapa para o terra ou superfícies condutivas conectadas ao sistema de aterramento. Esse fenômeno pode comprometer a segurança e a eficiência da instalação elétrica, gerando falsos alarmes em sistemas eletrônicos, ruídos de sinal e danos a equipamentos.

Possíveis causas

• Isolamento degradado: materiais envelhecidos ou danificados.

• Umidade e contaminação: presença de água, poeira ou partículas condutivas.

• Equipamentos defeituosos: falhas internas de componentes.

• Conexões inadequadas: conectores frouxos, oxidação ou mau acabamento.

• Aterramento inadequado: sistema mal projetado ou ausente.

Impactos

• Risco de choques elétricos.

• Disparo de dispositivos de proteção, como DR.

• Desligamentos inesperados de circuitos.

• Alarmes falsos em sistemas de segurança ou combate a incêndio.

• Danos a equipamentos eletrônicos e fontes de alimentação.

• Consumo desnecessário de energia.

Conclusão

A correta identificação e implementação de sistemas SELV e PELV, bem como a prevenção de fugas à terra, são essenciais para garantir a segurança, confiabilidade e eficiência das instalações elétricas. Profissionais de engenharia elétrica e de automação devem seguir as normas vigentes e realizar inspeções periódicas para manter a integridade dos sistemas.

Escrito por: Luiz Souto

Engenheiro de controle e Automação - FMU

Técnico em Telecomunicações - ETEC - GV

Técnico em eletromecânica - SENAI - Ari Torres
